Ningbo Lingkai Electric Power Equipment Co., Ltd. nbtransmission@163.com 86--15958291731
Λεπτομέρειες για το προϊόν
Place of Origin: NINGBO CHINA
Μάρκα: NBLK
Πιστοποίηση: ISO CE
Model Number: SHL, SH
Όροι πληρωμής και αποστολής
Minimum Order Quantity: 10SETS
Τιμή: GET THE LATEST
Packaging Details: WOODEN CASE
Delivery Time: 3-10 DAYS
Payment Terms: T/T
Supply Ability: 5000SETS/MONTH
Εγγύηση: |
1 έτος |
Υλικό: |
MC ΝΑΙΛΟΝ/ΑΛΕΥΟ/ΣΥΛΙΓΜΟΣ ΑΛΥΜΙΝΙΟΥ |
Ονομασία: |
Τεχνουργήματα για καλώδια |
Ονομαστικό φορτίο: |
10kn 20kn |
Διάμετρος: |
120* 200mm μέγιστο ή προσαρμοσμένο |
Εφαρμογή: |
Τοποθεσία εγκατάστασης υπόγειων καλωδίων |
Εγγύηση: |
1 έτος |
Υλικό: |
MC ΝΑΙΛΟΝ/ΑΛΕΥΟ/ΣΥΛΙΓΜΟΣ ΑΛΥΜΙΝΙΟΥ |
Ονομασία: |
Τεχνουργήματα για καλώδια |
Ονομαστικό φορτίο: |
10kn 20kn |
Διάμετρος: |
120* 200mm μέγιστο ή προσαρμοσμένο |
Εφαρμογή: |
Τοποθεσία εγκατάστασης υπόγειων καλωδίων |
| Άρθρο αριθ. | Σχήμα | Διάμετρος αγωγού (mm) | Βάρος (kg) |
| 21241 | SH80B | 80 | 4.3 |
| 21242 | SH90B | 90 | 4.9 |
| 21243 | SH100B | 100 | 5.2 |
| 21244 | SH130B | 130 | 6.3 |
| 21245 | SH150B | 150 | 7.6 |
| 21245Α | SH180B | 180 | 10 |
| 21246 | SH200B | 200 | 12 |
Εφαρμογή: Χρησιμοποιείται για καθοδήγηση και προστασία καλωδίων σε έργα εγκατάστασης.
Διάσπαστος σωλήνας με κυλίνδρο για καθοδήγηση και προστασία καλωδίων.
Ο κυλίνδρος μπορεί να τοποθετηθεί στο τέλος του αγωγού σε οποιαδήποτε γωνία.
Ρολάντες προστασίας καλωδίων σειράς C
| Ο διαιτητής, όχι. | Σχήμα | Διάμετρος αγωγού (mm) | Βάρος (kg) |
| 21251 | SH80C | 80 | 17 |
| 21252 | SH90C | 90 | 18 |
| 21253 | SH100C | 100 | 20 |
| 21254 | SH130C | 130 | 20.5 |
| 21255 | SH150C | 150 | 21 |
| 21255Α | SH180C | 180 | 22 |
| 21256 | SH200C | 200 | 23 |
Εφαρμογή: Χρησιμοποιείται για την καθοδήγηση καλωδίου σε ολόκληρο αγωγό κατά τη διάρκεια του σχεδίου σύρσης καλωδίου.
Χαρακτηριστικά: Με τριπλό νάιλον κυλίνδρους πάνω σε γαλβανισμένο ατσάλινο πλαίσιο.
Ρολάρες προστασίας καλωδίων σειράς C1
| Ο διαιτητής, όχι. | Σχήμα | Διάμετρος αγωγού (mm) | Βάρος (kg) |
| 21261 | SH80C1 | 80 | 24 |
| 21262 | SH90C1 | 90 | 25 |
| 21263 | SH100C1 | 100 | 26.5 |
| 21264 | SH130C1 | 130 | 27.5 |
| 21265 | SH150C1 | 150 | 28.5 |
| 21266 | SH200C1 | 200 | 30.5 |
Εφαρμογή: Χρησιμοποιείται για την καθοδήγηση καλωδίου σε ολόκληρο αγωγό κατά τη διάρκεια του σχεδίου σύρσης καλωδίου.
Δομή: Με τέσσερις κυλίνδρους από νάιλον που στερεώνονται σε γαλβανισμένο χάλυβα.
Ρολς προστασίας καλωδίων σειράς D
| Ο διαιτητής, όχι. | Σχήμα | Διάμετρος αγωγού (mm) | Βάρος (kg) |
| 21271 | SH80D | 80 | 4.3 |
| 21272 | SH90D | 90 | 4.5 |
| 21273 | SH100D | 100 | 5.0 |
| 21274 | SH130D | 130 | 6.9 |
| 21275 | SH150D | 150 | 9.0 |
| 21276 | SH200D | 200 | 12.8 |
Εφαρμογή: Χρησιμοποιείται για καθοδήγηση και προστασία καλωδίων σε έργα εγκατάστασης.
Με μονό κυλίνδρο από νάιλον που στερεώνεται σε καλωδιωμένο χάλυβα και μακρύ σωλήνα προστασίας
Ρολάρια προστασίας καλωδίων σωληνώσεων
| Άρθρο αριθ. | Σχήμα | Μαξ. Διά. Καλωδιακής | Βάρος (kg) | Υλικό φλέβας |
| 21281 | SHH1 | Φ80 mm | 6.2 | Αλουμίνιο |
| 21282 | ΣΧ1Ν | Φ80 mm | 6.7 | Νάιλον |
| 21283 | ΣΧ1Γ | Φ80 mm | 10.8 | Χάλυβας |
| 21285 | SH450J | Φ100 mm | 7.7 | Νάιλον |
| 21286 | SH700J3 | Φ160 mm | 14 | Νάιλον |
| 21287 | SH700J6 | Φ160 mm | 23 | Νάιλον |
Εφαρμογή: Χρησιμοποιείται για την καθοδήγηση και την προστασία καλωδίων στο Manhole.
21281-3 με μονό κυλίνδρο στερεωμένο σε γαλβανισμένη πλάκα χάλυβα.
21285-7 με πολυ-κυλίνδρους από νάιλον που είναι στερεωμένοι σε γαλβανισμένο χάλυβα.
Ο κυλίνδρος εδάφους καλωδίων έχει σχεδιαστεί για χρήση για καλώδια με διάμετρο μικρότερο από 200 mm.
Ο τροχός καλωδίων τριπλής γωνίας έχει σχεδιαστεί ειδικά για καλώδια μεγαλύτερης διαμέτρου που πρέπει να περάσουν.
Ο τροχός προστασίας εισόδου καλωδίου προορίζεται για επέκταση καλωδίου.Μπορεί να τοποθετηθεί σε οποιαδήποτε γωνία στην είσοδο του σωλήνα και έχει μια κλειδωτή επιφάνεια από χάλυβα επικαλυμμένη με ψευδάργυρο με ένα μόνο φύλλο νάιλον για ομαλή κίνηση.
Ο κυλίνδρος προστασίας εισόδου καλωδίων σειράς D είναι εξοπλισμένος με έναν ενισχυμένο σταθερό μηχανισμό μήκους και διαθέτει ένα ενιαίο φύλλο νάιλον για βελτιωμένη απόδοση.

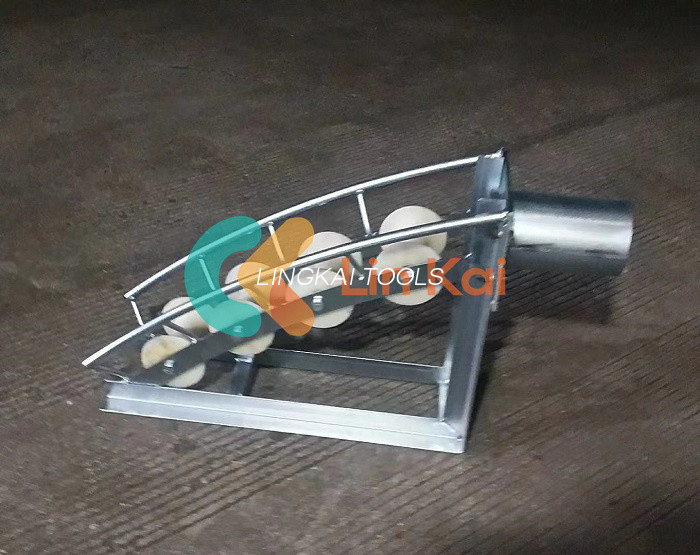

Ο κυλίνδρος της κεφαλής του καλωδίου είναι μια ιδανική λύση για την προστασία του καλωδίου και την έλξη σχοινιού στην κεφαλή του καλωδίου.
Τα καλώδια καθοδήγησης και υποστήριξης αποτελούν ουσιαστική πτυχή της διαχείρισης καλωδίων για τη διατήρηση της ακεραιότητας και της ασφάλειας των συστημάτων καλωδίων.Οι τροχαλίες καλωδίων διαδραματίζουν κρίσιμο ρόλο σε αυτή τη διαδικασία επειδή τοποθετούνται στις στροφές των καλωδίων.
Ο κύριος σκοπός των τροχαλιών καλωδίων είναι να καθοδηγούν και να υποστηρίζουν τα καλώδια μέσω πολλαπλών σημείων στο σύστημα.οι τροχαλίες διασφαλίζουν ότι τα καλώδια κινούνται κατά μήκος της σχεδιασμένης διαδρομής και δεν λυγίζουν ή στρέβλονται κάτω από το βάρος των καλωδίων ή άλλων εξωτερικών παραγόντων.
Οι τροχαλίες καλωδίων είναι ιδιαίτερα χρήσιμες στις στροφές της γραμμής καλωδίων, όπου τα καλώδια μπορούν να υποστούν ζημιές ή δυσλειτουργίες χωρίς κατάλληλη καθοδήγηση.οι τροχαλίες καλωδίων μπορούν να αποτρέψουν αποτελεσματικά αυτά τα πιθανά προβλήματα και να εξασφαλίσουν τη βέλτιστη απόδοση και ασφάλεια του συστήματος καλωδίων.
