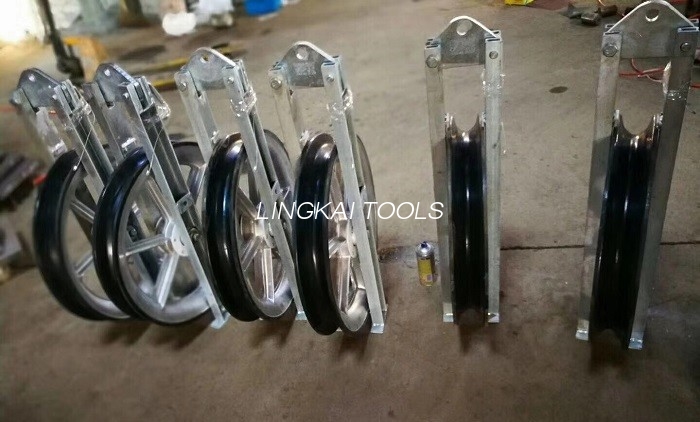

Τροχαλία αγωγών κραμάτων αργιλίου OD 660mm για τη γραμμή μετάδοσης

Λεπτομέρειες για το προϊόν

Τόπος καταγωγής: Νίνγκμπο

Μάρκα: Lingkai

Πιστοποίηση: ISO CE

Αριθμό μοντέλου: 660mm

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min: 20 σετ

Τιμή: get the latest

Συσκευασία λεπτομέρειες: εξαγόμενη συσκευασία

Χρόνος παράδοσης: 5-15 εργάσιμες ημέρες

Όροι πληρωμής: Χρηματοοικονομική βοήθεια

Δυνατότητα προσφοράς: 1000 σύνολα/μήνα

Πάρτε την καλύτερη τιμή

Λεπτομέρειες για το προϊόν

Περιγραφή του προϊόντος

Λεπτομέρειες για το προϊόν

Επισημαίνω:
                                                                                                                                                                                Τροχαλία αγωγών κραμάτων αργιλίου, Τροχαλία αγωγών OD 660mm, Γραμμή μετάδοσης OD 660mm που δένει με σπάγγο τα εργαλεία


Εξωτερική διάμετρος sheave:	660mm	εσωτερική διάμετρος sheave:	560 mm
Διάμετρος αγωγών:	Μέχρι 30 mm	υλικό sheave:	Νάιλον ή κράμα αλουμινίου

Εξωτερική διάμετρος sheave:	660mm
εσωτερική διάμετρος sheave:	560 mm
Διάμετρος αγωγών:	Μέχρι 30 mm
υλικό sheave:	Νάιλον ή κράμα αλουμινίου

Περιγραφή του προϊόντος

660 χιλ. αργιλίου πέντε κατασκευή γραμμών μετάδοσης τροχαλιών αγωγών

Ο υπερυψωμένος αγωγός 660MM που δένει με σπάγγο τους φραγμούς χρησιμοποιείται για την υπερυψωμένη σύνδεση αγωγών ή OPGW γραμμών transmisson. Sheave γίνεται στο κράμα αργιλίου που ευθυγραμμίζεται με το νεοπρένιο ή το υψηλής αντοχής νάυλον MC.

Αγωγός γραμμών μετάδοσης 660MM υπερυψωμένος που δένει με σπάγγο τους φραγμούς

Στοιχείο αριθ.	Πρότυπο	Σειρά μεγέθους ACSR (χιλ. ²)	Λειτουργώντας φορτίο (KN)	Βάρος (κλ)	Υλικό Sheave
10121	SHD660	400-500	20	30	Κράμα αργιλίου
10124	SHDN660	400-500	20	24	Νάυλον MC
10122	SHS660	400-500	40	106	Κεντρικός χάλυβας ή νάυλον sheave, δευτερεύον sheave αργίλιο που ευθυγραμμίζεται με το νεοπρένιο
10125	SHSLN660	400-500	40	92
10127	SHSQN660	400-500	40	76	Νάυλον MC
10123	SHW660	400-500	60	150	Κράμα αργιλίου που ευθυγραμμίζεται με το νεοπρένιο
10126	SHWLN660	400-500	60	120	Κράμα αργιλίου που ευθυγραμμίζεται με το νεοπρένιο
10128	SHWQN660	400-500	60	110	Νάυλον MC
10129	SHQZ660	400-500	80	260	Κεντρικός χάλυβας, sheave αγωγών νάυλον ή κράμα αργιλίου
10130	SHQ660A	400-500	80	190	Κεντρικός χάλυβας, sheave αγωγών νάυλον ή κράμα αργιλίου

Εφαρμογή: Είναι κατάλληλο σε ενιαίο, δύο ή τρία, τέσσερα προσαραγμένο αργίλιο σειράς και αγωγοί ACSR στις δομές εφαπτομένης. Τα μανίκια συμπίεσης, οι συνδετήρες στροφέων, και το τράβηγμα των συνδετήρων σχοινιών μπορούν να περάσουν μέσω του αυλακιού. Sheave γίνεται στο κράμα αργιλίου ή το υψηλής αντοχής νάυλον. Sheave κραμάτων αργιλίου μεγέθους 508X75 χιλ. μπορεί να ευθυγραμμιστεί με το νεοπρένιο.

Τροχαλία αγωγών κραμάτων αργιλίου OD 660mm για τη γραμμή μετάδοσης 0

Σημείωση:

1. Η συναρμολόγηση γάντζων, η στρογγυλή συναρμολόγηση ματιών, και clevis η συναρμολόγηση είναι προαιρετικές, παρακαλώ διευκρινίστε κατά το διαταγή. Οι προσαρμοσμένοι φραγμοί θα μπορούσαν να παρασχεθούν κατόπιν αιτήσεως.

Το στοιχείο στο πρότυπο σημαίνει την εξωτερική διάμετρο sheave Χ πλάτος sheave (χιλ.).

2. Όλα sheaves τοποθετούνται στα ρουλεμάν. Το πλαίσιο των φραγμών γίνεται στο γαλβανισμένο χάλυβα.

Υπερυψωμένη μεγάλη διάμετρος γραμμών μετάδοσης που δένει με σπάγγο τους φραγμούς

Στοιχείο αριθ.	Πρότυπο	Αριθ. Sheaves	Εκτιμημένο φορτίο (KN)	Διάμετρος του αυλακιού/ Μέγεθος αγωγών	Βάρος (κλ)	Υλικό	Εξωτερικό Dia. /πλάτος Sheave
10101	SHD-508x75	1	20	Φ408mm/≤ACSR400 χιλ. ²	22.5	Αργίλιο	Φ508mm/75mm
10102	SHS-508x75	3	40		86	Κεντρικός sheave χάλυβας
10103	SHW-508x75	5	60		108	Κεντρικός sheave χάλυβας
10104	SHDN-508x75	1	20		18.5	Νάυλον
10105	SHSLN-508x75	3	40		51.5	Κεντρικό sheave νάυλον
10106	SHWLN-508x75	5	60		91.5	Κεντρικό sheave νάυλον
10107	SHSQN-508x75	3	40		60	Νάυλον
10108	SHWQN-508x75	5	60		75	Νάυλον
10121	SHD-660x100	1	20	Φ560mm/ACSR400 - 500 χιλ. ²	30	Αργίλιο	Φ830mm/110mm
10122	SHS-660x100	3	40		106	Κεντρικός sheave χάλυβας
10123	SHW-660x100	5	60		136	Κεντρικός sheave χάλυβας
10124	SHDN-660x100	1	20		20	Νάυλον
10125	SHSN-660x100	3	40		92	Κεντρικό sheave νάυλον
10126	SHWN-660x100	5	60		120	Κεντρικό sheave νάυλον
10127	SHSQN-660x100	3	40		85	Νάυλον
10128	SHWQN-660x100	5	60		100	Νάυλον
10141	SHDN-822x110	1	30	Φ710mm/ACSR500 - 630 χιλ. ²	25	Νάυλον	Φ916mm/110mm
10142	SHSQN-822x110	3	60		130	Κεντρικό sheave νάυλον
10143	SHWQN-822x110	5	90		180	Κεντρικό sheave νάυλον
10144	SHSQN-822x110	3	60		100	Νάυλον
10145	SHWQN-822x110	5	90		130	Νάυλον
10151	SHDN-916x110	1	50	Φ800mm/ACSR720 - 800 χιλ. ²	45	Νάυλον
10152	SHSQN-916x110	3	80		140
10153	SHWQN-916x110	5	150		235

Εφαρμογή: Είναι κατάλληλο προσαραγμένους στους σειρά αγωγούς αργιλίου και ACSR στις δομές εφαπτομένης. Τα μανίκια συμπίεσης, οι συνδετήρες στροφέων, και το τράβηγμα των συνδετήρων σχοινιών μπορούν να περάσουν μέσω του αυλακιού. Sheave γίνεται στο κράμα αργιλίου ή το υψηλής αντοχής νάυλον. Το μεγάλο μέγεθος 508mm, sheave κραμάτων αργιλίου 660mm μπορεί να ευθυγραμμιστεί με το νεοπρένιο. Το μεγάλο μέγεθος 660mm, 822mm, 916mm, νάυλον sheave 1040mm μπορεί να ευθυγραμμιστεί με το νεοπρένιο.
